De meest benodigde schakelaars, drukknoppen, signaalgevers en sleutelschakelaars van TRU Components met een inbouwdiameter van 22 mm voor schakelpaneel- en schakelkastbouw hebben we overzichtelijk gerangschikt in tabellen voor een snel overzicht van de technische eigenschappen. Alle producten hebben een lange elektrische en mechanische levensduur en houden daardoor de onderhoudskosten laag.
Draaischakelaars
Onverlichte schakelaars en knoppen
Verlichte schakelaars en knoppen
Schakelaars en knoppen met ringverlichting

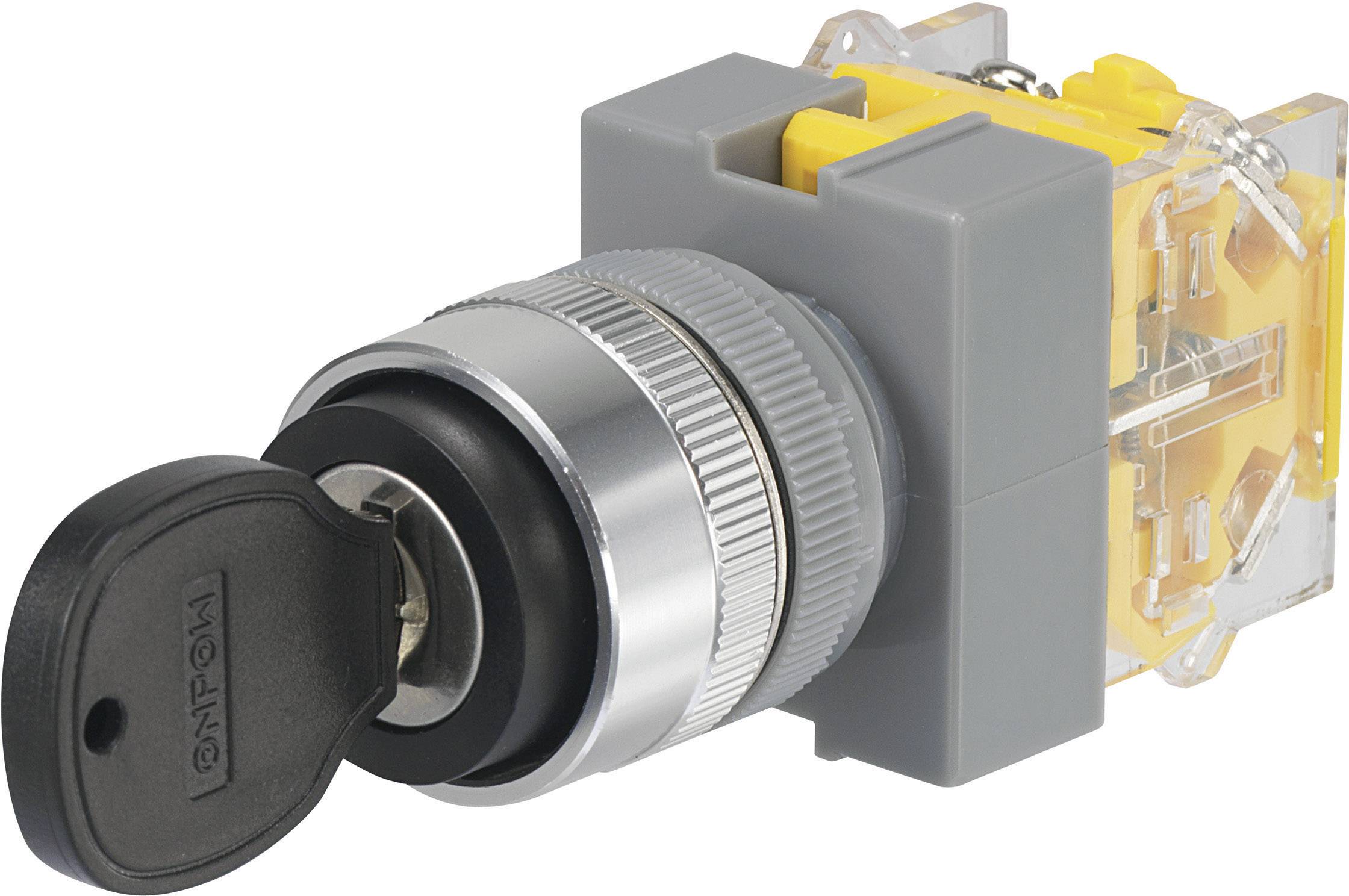

Sleutelschakelaars
Vandalismebestendige schakelaars en knoppen
Signaallampen
Akoestische signaalgeversTechnische gegevens:
- Installatiediameter 22 mm
- Mechanische levensduur > 500.000 cycli
- Schroefaansluiting
- Dikte voorpaneel 0,5 - 5 mm
- Beschermingsklasse IP40
| Artikelnummer |
|
|
|
|
|
| Schakelvermogen | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A |
| Type contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 2 NO-contacten | 2 NO-contacten | 2 NO-contacten |
| Bedieningsschema |  |
 |
 |
 |
 |
| Posities / schakelhoek | 2 / 90° | 2 / 90° | 3 / 45° | 3 / 45° | 3 / 45° |
| Contacten (schakelaarpositie)¹ | L ⚪⚪ ⚫⚫ R ⚫⚫ ⚪⚪ |
L ⚪⚪ ⚫⚫ R ⚫⚫ ⚪⚪ |
L ⚫⚫ ⚪⚪ C ⚪⚪ ⚪⚪ R ⚪⚪ ⚫⚫ |
L ⚫⚫ ⚪⚪ C ⚪⚪ ⚪⚪ R ⚪⚪ ⚫⚫ |
L ⚫⚫ ⚪⚪ C ⚪⚪ ⚪⚪ R ⚪⚪ ⚫⚫ |
¹ ⚪⚪ Contactpaar open, ⚫⚫ Contactpaar gesloten

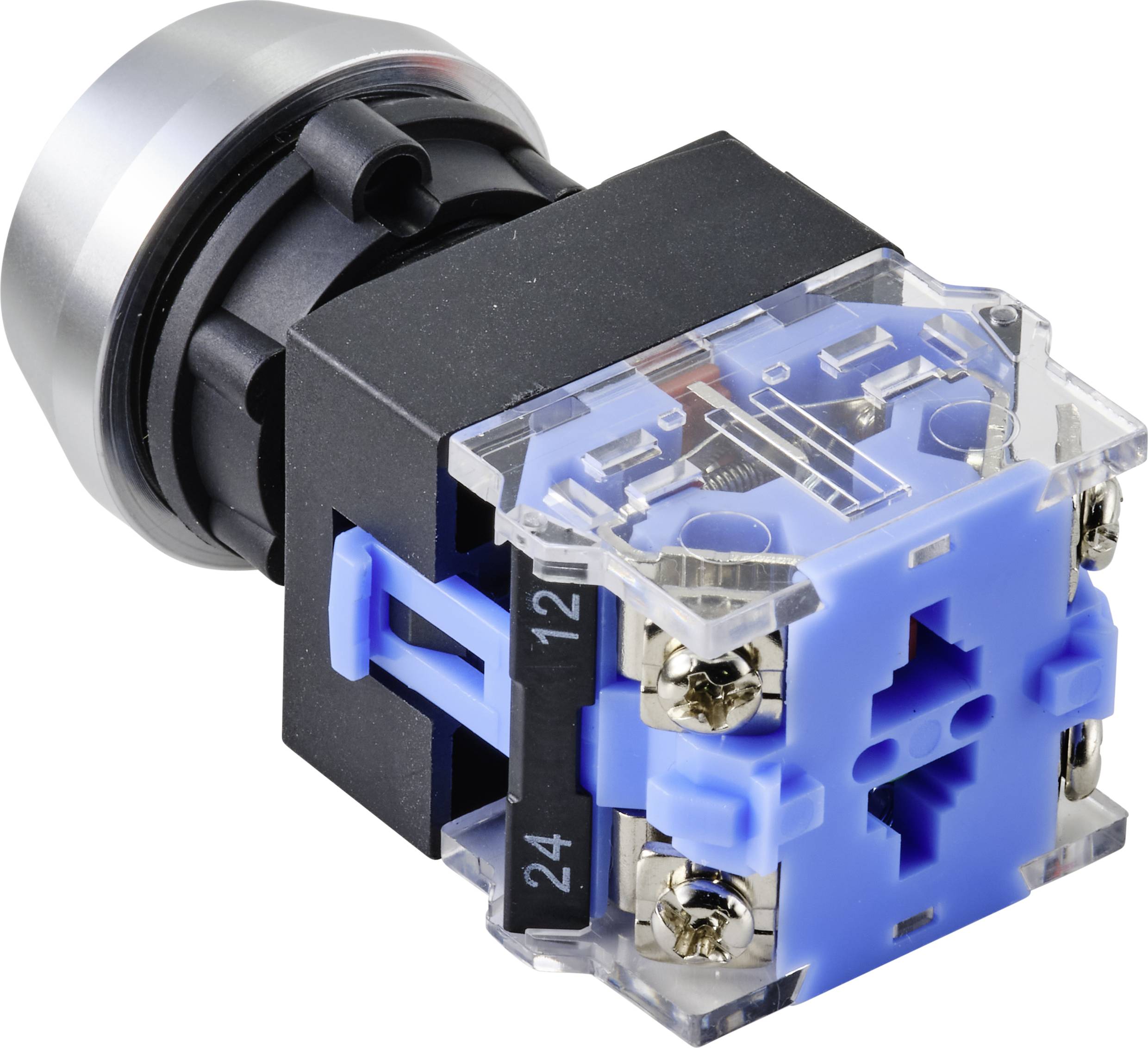

Drukknoppen en drukschakelaars zonder verlichting
Technische gegevens:
- Installatiediameter 22 mm
- Schroefaansluiting
- Installatiediepte 55 mm
- Afmeting (Ø x L) 34 mm x 68,3 mm
- Dikte voorpaneel 0,5 - 5 mm
- Beschermingsklasse IP40
| Artikelnummer |
|
|
|
|
|
| Knop | ✓ | ✓ | ✓ | ||
| Schakelaar | ✓ | ✓ | |||
| Kleur knop/schakelaar | Rood | Groen | Blauw | Rood | Groen |
| Schakelvermogen | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A |
| Type contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact |
Technische gegevens:
- Installatiediameter 22 mm
- Dikte voorpaneel 0,5 - 5 mm
- Afmetingen (Ø x L) 34 mm x 85,5 mm
- Installatiediepte 72 mm
- Schroefverbindingen
- Beschermingsgraad IP 40
| Artikelnummer |
|
|
|
|
|
| Knop | ✓ | ✓ | ✓ | ||
| Schakelaar | ✓ | ✓ | |||
| Kleur knop/schakelaar | Rood | Groen | Blauw | Groen | Blauw |
| Verlichting | ✓ | ✓ | ✓ | ✓ | ✓ |
| LED-spanning | 12 V | 12 V | 12 V | 12 V | 12 V |
| Schakelvermogen | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A |
| Type contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact |
Technische gegevens:
- Installatiediameter 22 mm
- Schroefaansluiting
- Installatiediepte 72 mm
- Afmetingen (Ø x L) 34 mm x 85,3 mm
- Dikte voorpaneel 0,5 - 5 mm
- Beschermingsklasse IP40
Compact ontwerp
LED-ringverlichting
| Artikelnummer |
|
|
|
|
|
| Knop | ✓ | ✓ | ✓ | ||
| Schakelaar | ✓ | ✓ | |||
| Lichtkleur | Rood | Groen | Blauw | Rood | Blauw |
| LED-spanning | 12 V | 12 V | 12 V | 12 V | 12 V |
| Schakelvermogen | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A |
| Type contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact |
Technische gegevens:
- Installatiediameter 22 mm
- Beschermingsklasse IP40
- Dikte voorpaneel 0,5 - 5 mm
- Installatiediepte 52,5 mm
- Afmetingen (Ø x L) 30 mm x 73,5 mm
| Artikelnummer |
|
|
|
|
| Schakelvermogen | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A |
| Type contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 2 NO-contacten | 2 NO-contacten |
| Bedieningsschema | |
|
|
|
| Posities / schakelhoek | 2 / 90° | 2 / 90° | 3 / 45° | 3 / 45° |
| Contacten (schakelaarpositie) ¹ | L ⚪⚪ ⚫⚫ R ⚫⚫ ⚪⚪ |
L ⚪⚪ ⚫⚫ R ⚫⚫ ⚪⚪ |
L ⚫⚫ ⚪⚪ C ⚪⚪ ⚪⚪ R ⚪⚪ ⚫⚫ |
L ⚫⚫ ⚪⚪ C ⚪⚪ ⚪⚪ R ⚪⚪ ⚫⚫ |
¹ ⚪⚪ Contact open; ⚫⚫ Contact gesloten

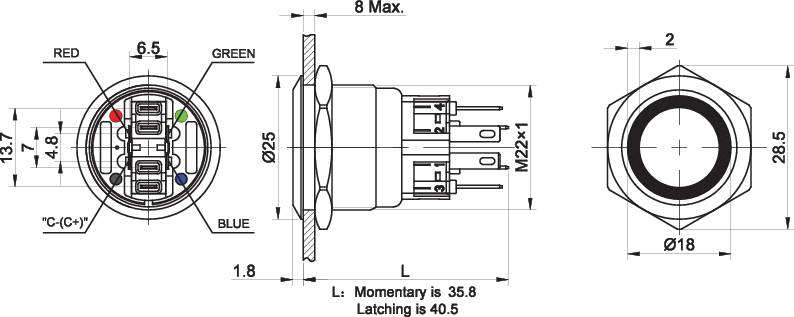

Technische gegevens:
- Installatiediameter 22 mm
- Drukknopdiameter 25 mm
- Gemaakt van roestvrij staal
- Beschermingsklasse IP65
- Soldeerverbindingen
- Zeer platte drukknop (slechts 1,8 mm)
- Dikte voorpaneel max. 8 mm
- Installatiediepte drukknop 35,8 mm
- Installatiediepte schakelaar 40,5 mm
| Artikelnummer |
|
|
|
| Knop | ✓ | ✓ | |
| Schakelaar | ✓ | ||
| Lichtkleur | RGB / Rood Groen Blauw | RGB / Rood Groen Blauw | RGB / Rood Groen Blauw |
| LED-spanning | 12 V | 12 V | 12 V |
| LED-aansturing | Gemeenschappelijke kathode | Gemeenschappelijke anode | Gemeenschappelijke kathode |
| Type contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact | 1 NO-contact / 1 NC-contact |
| Schakelvermogen | AC 250V / 3A | AC 250V / 3A | AC 250V / 3A |

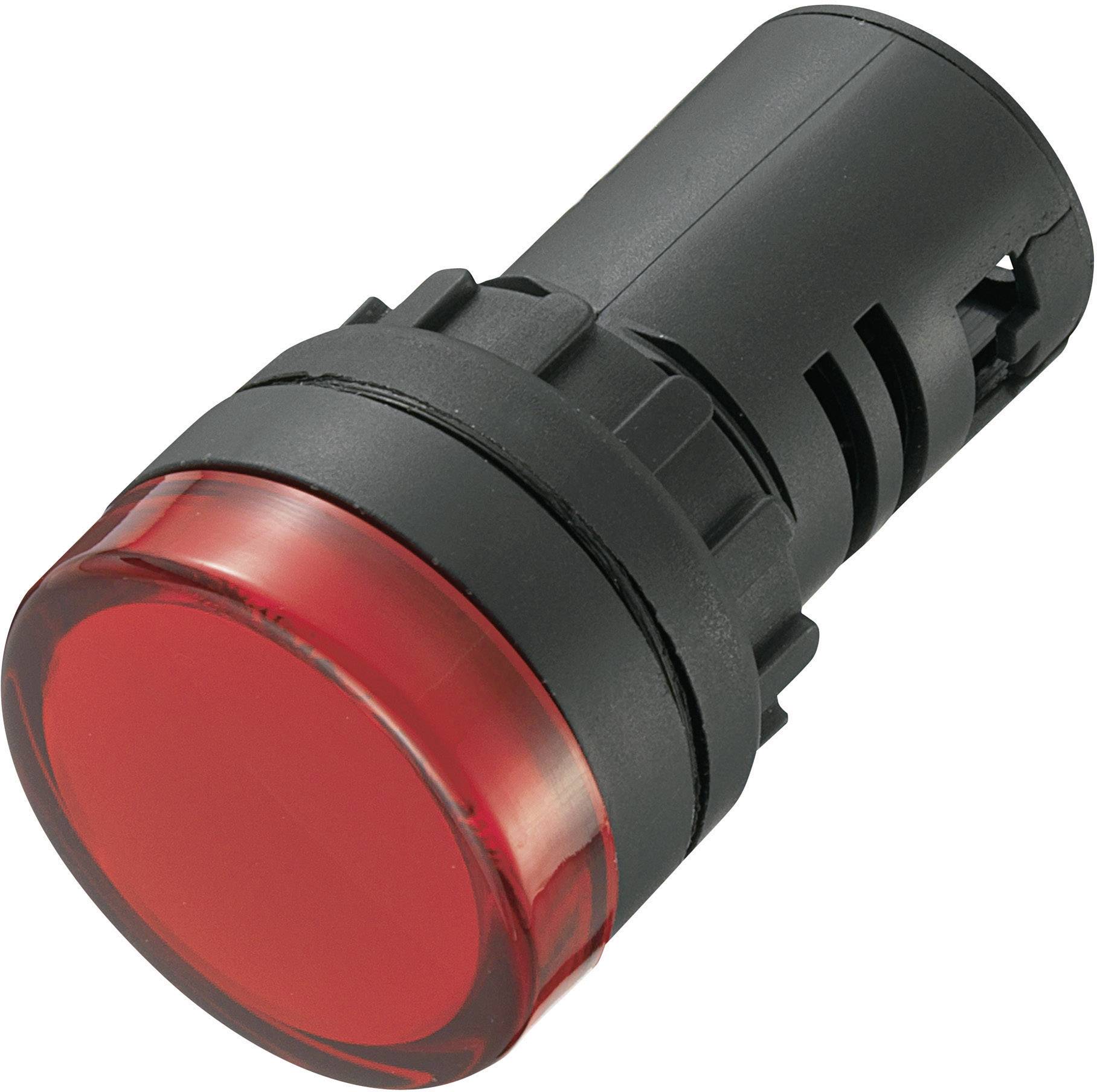

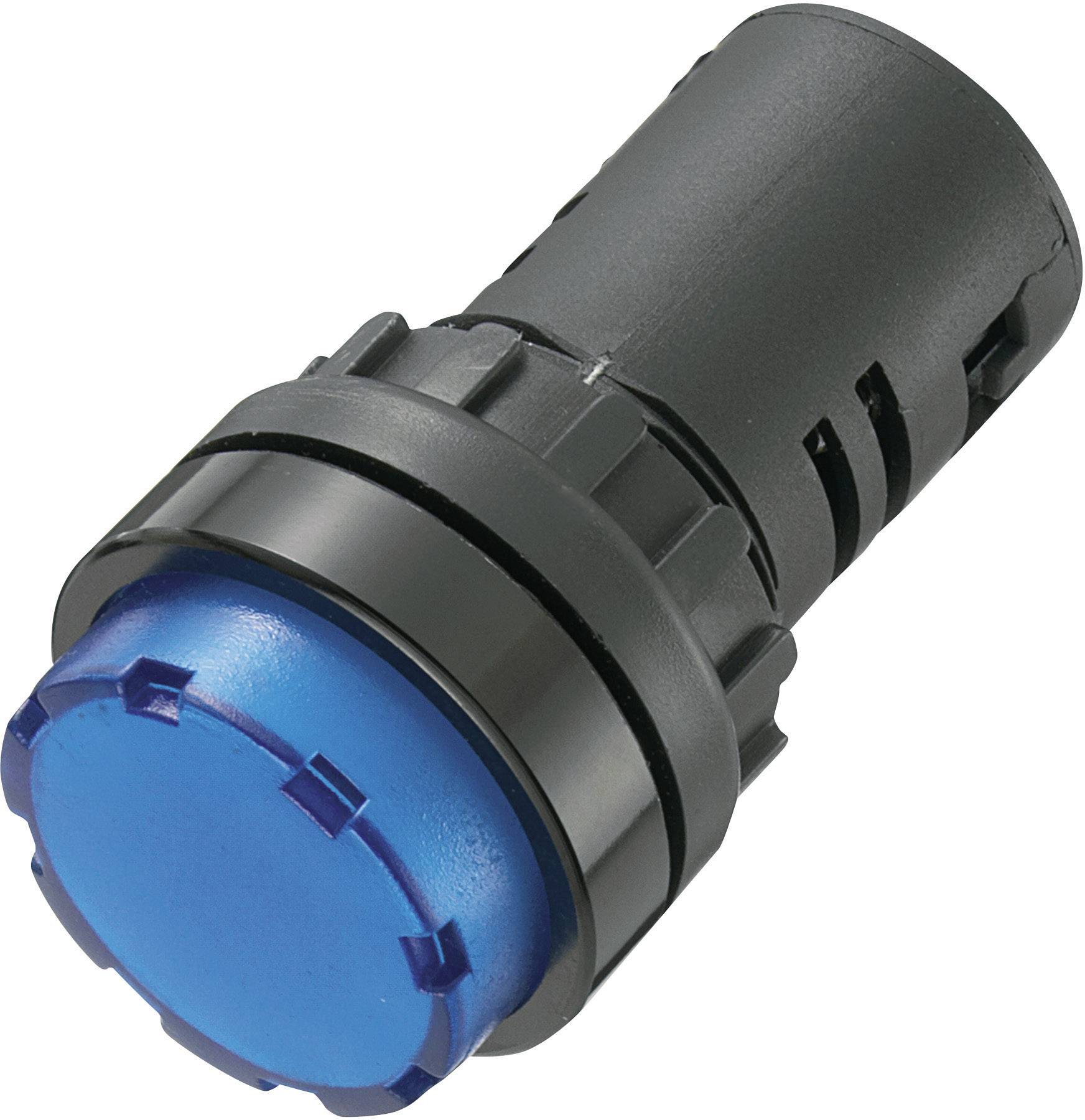

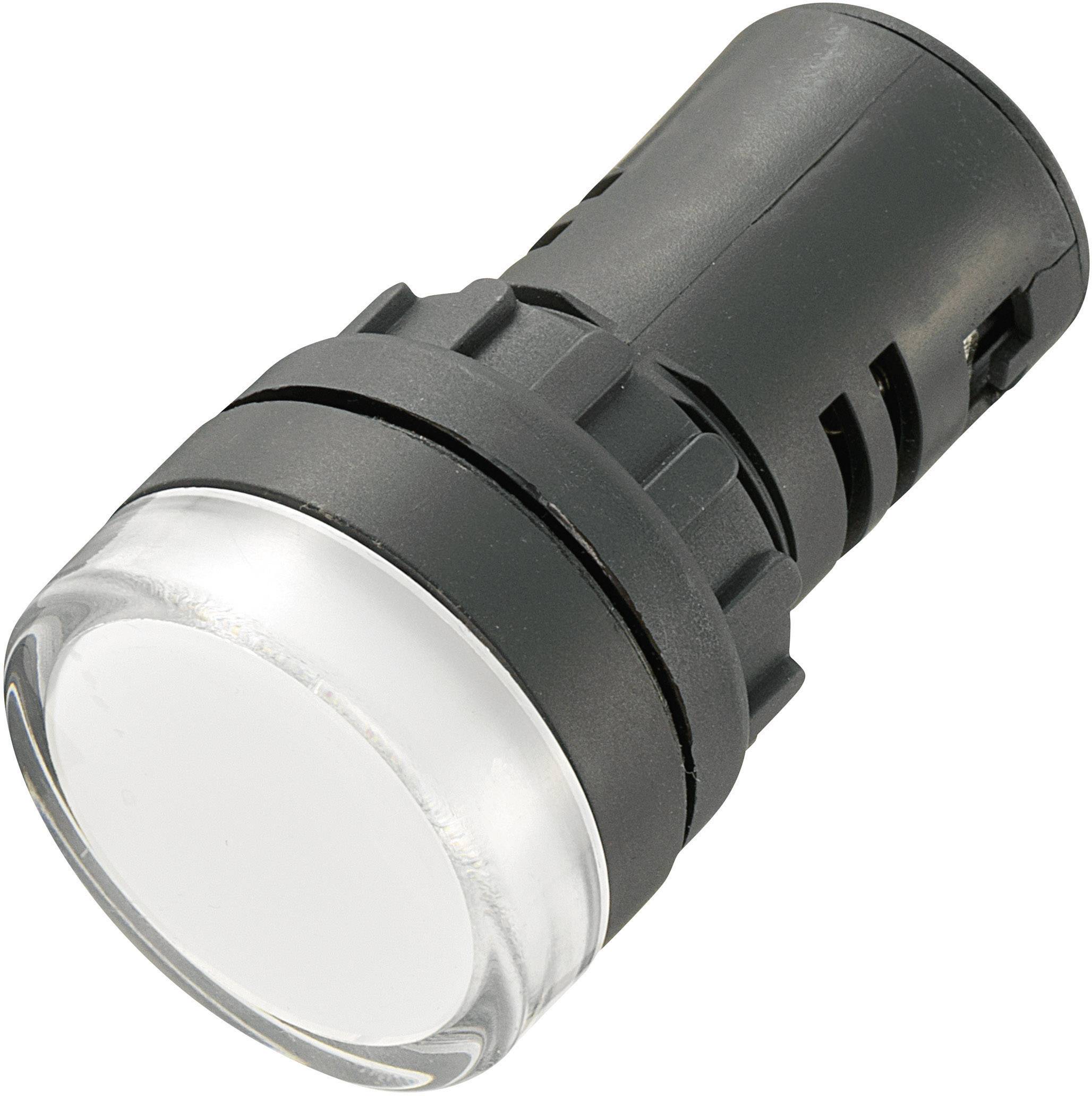

LED-signaallampen
Technische gegevens:
- Installatiediameter 22 mm
- Elektrische levensduur > 30.000 uur
- Schroefverbindingen
- Beschermingsklasse IP40
- Dikte voorpaneel max. 6 mm
- Installatiediepte 38 mm
- Afmetingen (Ø x L) 29 mm x 51 mm
| Productafbeelding |  |
 |
 |
 |
| Artikelnummer | 12V DC 140391 24V DC 140395 230V AC 140400 |
12V DC 140390 24V DC 140394 230V AC 140399 |
12V DC 140389 24V DC 140393 230V AC 140397 |
12V DC 140392 24V DC 140396 230V AC 140401 |
| Soort | LED-signaallamp | LED-signaallamp | LED-signaallamp | LED-signaallamp |
| Lichtkleur | Blauw | Groen | Rood | Wit |
| Afmeting | (Ø x L) 29 mm x 51 mm | (Ø x L) 29 mm x 51 mm | (Ø x L) 29 mm x 51 mm | (Ø x L) 29 mm x 51 mm |
Technische gegevens:
- Installatiediameter 22 mm
- Elektrische levensduur > 30.000 uur
- Geluidsontwikkeling ≥80dB(10cm)
- Frequentie 2300±300 Hz
Akoestische en visuele signaalgevers gecombineerd in één behuizing
Technische gegevens:
- Installatiediameter 22 mm
- Elektrische levensduur > 30.000 uur
- Helderheid ≥100cd/m2
- Geluidsontwikkeling ≥80dB(10cm)
- Frequentie 2300±300 Hz
| Artikelnummer |
|
|
|
|
| Bedrijfsspanning | 12V DC | 24V DC | 230V AC | 230V AC |
| Soort | Buzzer met knipperlichtje | Buzzer met knipperlichtje | Buzzer met knipperlichtje | Buzzer met knipperlichtje |
| Signaal | Akoestisch / optisch | Akoestisch / optisch | Akoestisch / optisch | Akoestisch / optisch |
| Lichtkleur | Rood | Rood | Rood | Wit |
| Afmetingen | (Ø x H) 29 mm x 63 mm | (Ø x H) 29 mm x 63 mm | (Ø x H) 29 mm x 63 mm | (Ø x H) 29 mm x 63 mm |
